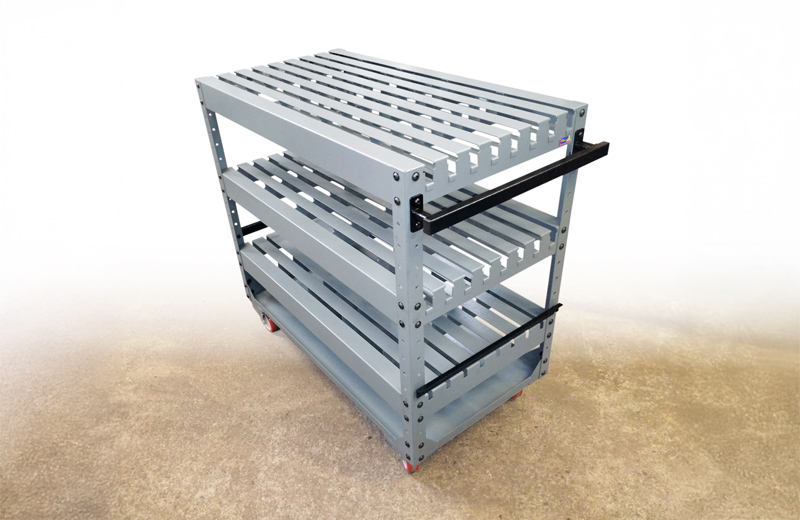

WÓZKI NARZĘDZIOWE
na narzędzia typu Wila - Trumpf
Wózki służą jako przejezdny magazyn stempli i matryc do pras krawędziowych.
Przeznaczenie:
- Konstrukcja wózka wykonana jest z blachy stalowej, której wszystkie elementy są skręcane tworząc zwartą konstrukcję.
- Wózek wyposażony jest w 4 półki, z których jedna będąca na samym spodzie służy jako magazyn na drobne elementy. Ta półka zabezpieczona jest przed uszkodzeniami mechanicznymi wykładziną z filcu. Natomiast pozostałe półki przeznaczone są na narzędzia do zaginania blach. Dwie półki przeznaczone są na stemple, natomiast jedna na matryce. Matryce zabezpieczone są przed wysunięciem ruchomą dźwignią.
- Wózek wyposażony jest w dwa koła skrętne z hamulcem oraz dwa koła stałe, każde z kół o średnicy Ø 100 mm i nośności 200 kg.
- Istnieje możliwość regulacji wysokości dwóch wewnętrzych półek.
- Kolor wózka: RAL 7031.
- Istnieje możliwość wykonania wózków pod inne części chwytowe narzędzi.
Wyposażenie:
- waga netto wózka 69 kg
- ładowność wózka z narzędziami 230 kg
- max. teoretyczna ilość matryc
8 x 1020 mm = 8,16 m/b
- max. teoretyczna ilość stempli
16 x 1020 mm = 16,32 m/b
